一、ZK1200-ARC弧光多功能在線監測系統簡介
中、低壓母線發生短路故障時，所產生的電弧光對設備及人員會(huì )造成極大的傷害。但是目前在國內中低壓母線系統中一般不配置專用的快速母線保護，而是依賴上一級變壓器的后備保護切除母線短路故障，這樣導致了故障切除時間的延長，加大了設備的損傷程度，破壞嚴重時可能造成事故進一步擴大，威脅到系統的穩定運行，該問題已引起業內專業人士的高度重視。
ZK1200-ARC弧光多功能在線監測系統采用弧光檢測和過電流檢測雙判據原理，具有保護動作速度快、可靠性高等特點。
ZK1200-ARC弧光多功能在線監測系統可以確保操作人員安全，將故障損失降至最低，為快速處理故障，恢復供電創(chuàng )造了條件。

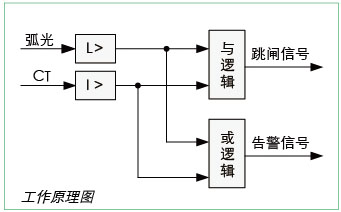

1.1 ZK1200-ARC系統工作原理
ZK1200-ARC 系統可接入若干個由弧光傳感器傳來的電弧光信號以及電流信號。弧光傳感器可放置在開關設備的任何位置，通常安裝在開關柜各間隔室中，也可沿母線放置。電弧光保護主要動作依據為故障產生的兩個不同因素：弧光及電流增量。
檢測到弧光報警后，只有電流值也超過設定的電流最大值后，才會(huì )進行跳閘（動作后瞬時跳開主變進線斷路器，主變中/低壓側電流作為輔助判別元件，以防止誤動）。電流判別元件采用三相電流檢測方式，整定值應按躲過該主變實際最大負荷電流整定，推薦設置為1.1-1.3In。
1.2 ZK1200-ARC系統技術特點
1） 滿足所有電磁兼容（EMC）標準；
2） 符合中國繼電保護設計標準要求；
3） 采用過流及弧光雙重判據，可靠性高；
4） 新型光纖連接傳輸，光電轉換在裝置內完成，抗電磁干擾能力強；
5） 采用過濾干擾光的新型弧光傳感器，具有過濾干擾光的功能，避免可見光傳感器受環境光照影響引起誤動；
6） 弧光跳閘時間小于5ms，遠快于傳統的母線保護，對開關柜的內部弧光故障總切除時間可以控制在75ms以?xún)龋?br style="padding: 0px; margin: 0px; line-height: 1.8em;" />
7） 全漢字顯示，操作習慣和傳統數字式保護完全一致；
8） 跳閘出口邏輯可編程；
9） 可顯示故障位置；
10）對于不同類型的接線可靈活設置。
二、 ZK1200-ARC系統組成

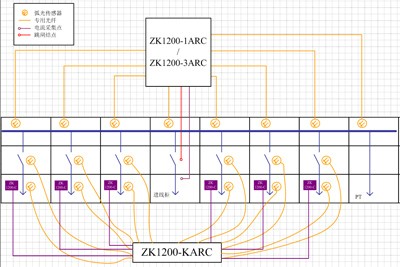

ZK1200-ARC弧光多功能在線監測系統是一個模塊化系統，包括母線弧光保護主控單元（ZK1200-1ARC/ZK1200-3ARC）、弧光擴展單元（ZK1200-2ARC）、饋線弧光保護主控單元 （ZK1200-KARC）、饋線弧光保護電流單元（ZK1200-C）弧光傳感器單元(ZK1200-5ARC)等組件。
系統主要構成組件如下：
